プロジェクターの選び方・使い方

プロジェクターの選び方

アスペクト比や解像度などをご参考に機種をお選びください。

アスペクト比

画面のタテヨコ比のことです。プロジェクターにはアスペクト比が4:3のものや、16:9のものなどがあります。PCやテレビなどの、接続する機器とプロジェクター のアスペクト比を合わせるとしっかりと性能が発揮できます。
当店の商品ではEB-S04が4:3、EB-W420EB-W06が16:10、EH-TW5650EB-FH52Acer H6815PpopIn Aladdin 2 Plusが16:9です。


  • 4:3
    (スタンダード)
    主な使用用途
    スライドショー、アナログ放送、PowerPoint
  • 16:9
    (ワイド)
    主な使用用途
    映画上映、地上デジタル放送、YouTube
  • 16:10
    (ワイド)
    主な使用用途
    PC画面投影、PowerPoint

スクリーンサイズ対応表

当店のプロジェクターで使用可能なスクリーンサイズの目安です。スクリーンサイズが大きすぎると光が分散してしまうため、はっきりと映像を見ることができません。

  • アスペクト比 4:3

    インチ(mm)(mm)
    501016762
    601219914
    7014221067
    8016261219
    9018291372
    10020321524
    12024381829
    15030482286
    18036582743
    20040643048
  • アスペクト比 16:10

    インチ(mm)(mm)
    501077673
    601292808
    701508942
    8017231077
    9019391212
    10021541346
    12025851616
    15032312019
    18038772423
    20043082693
  • 使用判定

    明るい部屋暗い部屋
    ×
    ×
    ×
  • =使用可能
  • =使用困難
  • ×=使用不可

解像度

画素の密度を表す数値です。800×600などと表記します。解像度が高いほど映し出す画像も鮮明になります。地上デジタル放送は1440×1080です。

解像度図

ルーメン

映し出す明るさの単位(lm)です。この数値が大きいほど明るくなり、大きな部屋や明るい場所でも使えます。当店のプロジェクターは900ml、2500lm、3000lm、3,700ml、または4000lmをご用意しています。

スペック比較表

取り扱いモデルアスペクト比解像度ルーメン(明るさ)
EB-S044:3SVGA3,000lm
EB-W42016:10WXGA3,000lm

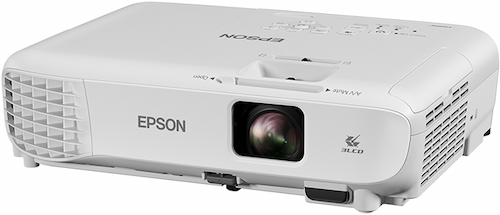

EB-W0616:10WXGA3,700lm
EH-TW565016:9Full-HD2,500lm

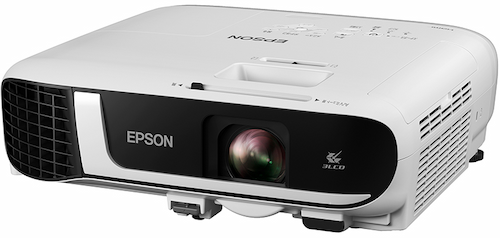

EB-FH5216:9Full-HD4,000lm
Acer H6815P16:94K UHD4,000lm
popIn Aladdin 2 Plus16:9Full-HD900lm

投射距離

プロジェクターには画面を映し出すための適切な投射距離があります。投射距離とスクリーンサイズは比例するため、投射距離が短いほど投影面は小さくなり、 長いほど大きくなります。

  • 投射距離図
    • EB-S04(スクリーンサイズ4:3)

      EB-S04
      インチ最短(cm)最長(cm)
      50147200
      60177240
      80237321
      100297401
      150446603
      200595805
    • EB-W420(スクリーンサイズ16:10)

      EB-W420
      インチ最短(cm)最長(cm)
      50139168
      60168202
      80225270
      100281338
      150424509
      200566680
    • EH-TW5650(スクリーンサイズ16:9)

      EH-TW5650
      インチ最短(cm)最長(cm)
      ---
      60176286
      80235382
      100295478
      150443719
      200591959
接続方法を決める

パソコンやTV、DVDプレーヤー等と接続する際にケーブルが必要です。実際に使うパソコン等のインターフェイスを確認しましょう。
インターフェイスによってプロジェクターに対応している接続端子がわかります。プロジェクターと接続する機器がお手持ちの機器に接続可能かご確認ください。

  • VGA(ミニD-Sub15pin、アナログRGB)で接続する
    パソコンに接続すると 映像のみをプロジェクターへ出力します。EB-S04にのみ、VGAケーブル(1.8m)が付属しております。
    HDMIで接続する
    パソコン、DVDプレーヤー、ゲーム機やビデオカメラなどに接続すると、 映像と音声をプロジェクターへ出力します。設定不要で高品質な映像を出力できるため、お勧めしております。
    USB(A - Bタイプ)で接続する
    パソコンに接続すると、 映像と音声をプロジェクターへ出力します。USBに対応しているパソコンであればご利用いただけます。初回接続時のみ、ドライバーのインストールが必須です。

    ※ USBの転送速度やPCのスペックにより、動画再生時にコマ落ちすることがございます

    MACをお使いの方へ
    MACはVGA端子を搭載しておりません。また、HDMIおよびUSBを搭載していない一部MACの機種は、Mini DisplayPort(Thunderbolt)- HDMI変換アダプタ(またはVGA変換アダプタ)をご用意いただく必要がございます。USB-C対応MACにつきましては、USB-C - HDMI(またはUSB-A)変換アダプターをご用意ください。
    • VGA(ミニD-Sub15pin)ケーブル
      VGA(ミニD-Sub15pin)ケーブル
    • HDMIケーブル
      HDMIケーブル
    • USB(A - Bタイプ)ケーブル
      USB(A - Bタイプ)ケーブル
    インターフェイス(EB-S04/W420共通)
    インターフェイス(EB-S04/W420共通)
    インターフェイス(EH-TW5650)
    インターフェイス(EH-TW5650)
音声を出力する
  • HDMI、USB、RCAケーブル(赤・白)で接続すると、プロジェクターの内蔵スピーカーに音声も同時出力されます。 プロジェクターによっては、外部スピーカーが必要となる場合がございます。

    外部スピーカーは、パソコンやDVDプレーヤー等と直接接続します。 プロジェクターから外部スピーカーを接続しても音声は出力されません。

対応人数の目安

スピーカーの種類 出力 人数規模 説明
内蔵スピーカー
EB-S04W420
1W 10人前後まで ノートパソコンと同程度の音量
内蔵スピーカー
EB-W06
2W 10人前後まで ノートパソコンと同程度の音量
内蔵スピーカー
EH-TW5650
10W 100人前後まで 外部スピーカーと同等
内蔵スピーカー
EB-FH52
16W 100人前後まで 外部スピーカーと同等
内蔵スピーカー 10W 100人前後まで 外部スピーカーと同等
外部スピーカー 5+5W 100人前後まで 小型2ウェイステレオスピーカー
ワイヤレスマイクセット
MM-SPAMP4
10+10W 100人前後まで 拡声器スピーカーとマイクのセット

プロジェクターの使い方

使用上のご注意

プロジェクターの動作中は、本体が熱くなります。プロジェクターには排気口があり、何か物を置いたりしてその部分をふさいでしまった場合、ファンによる排熱ができないためにプロジェクター内部に熱がこもってしまい、外装を含め全体が高温になってしまいます。 プロジェクターには、機体の温度が一定値を超えると自動的に動作を停止する機能がありますので、「温度異常」を示すランプが点灯して動かなくなってしまうということが起こりえます。

排気を妨ぐことなく正しい使用法で守っていただければ、プロジェクター自体の冷却ファンが温度を下げてくれますので、触れられなくなるほど熱くなることはありません。

使用後すぐに返却のための梱包が必要な場合でも、専用ダンボールは特に熱に弱い構造ではありませんので、発火してしまうというような心配もご無用です。 電源を切った後であれば、少し熱いと感じてもそのまま箱に入れていただいて差し支えありません。特に冷ましていただかなくとも、自然と冷めていくのでご安心ください。

このような使用上の注意点を記載した「契約内容確認書」という書類もお客様にお送りしていますので、ぜひご一読ください。

操作方法

USBケーブルによる接続時のみドライバーのインストールが必要となりますが、自動的にインストールが開始される(あるいは画面の指示通りに許可する)ため、パソコン操作に不慣れな方でも簡単にご利用いただけます。所要時間も数十秒程度でございます。

ピント調節は手動での操作になりますが、本体のツマミを動かすだけのため、とても簡単な操作です。操作が自動のものと手動のものがありますが、難しい操作は一切ありませんのでご安心ください。それでもご不明な点がありましたら、お気軽にお電話でお問い合わせください。

台形補正

補正角度はそれぞれ約上下30°、左右30°です。台形補正をすると、投写映像のサイズが小さくなります。
